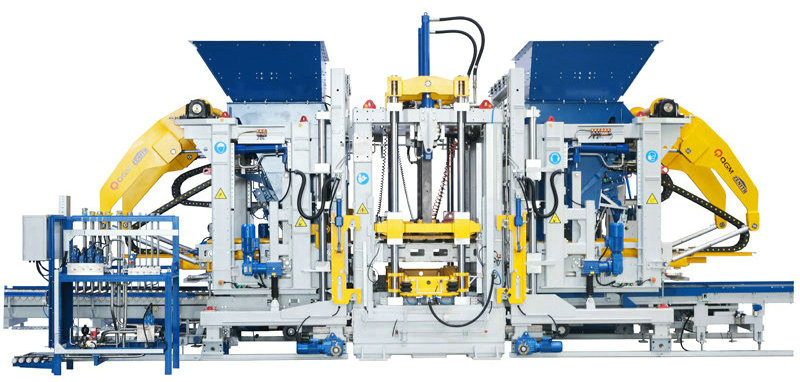

ZN2000C Beton Block Machine

ZN2000C Concrete Block Machine ass e selbst entwéckelte Modell. Et ass duerch héije Grad vun Intelligenz an Automatisatioun charakteriséiert, a mécht voll Notzung vun héich-Tech opzedeelen-Wäitschoss Technologien wéi Digitaliséierung an Informatioun System, déi am Bau vun neie Stied a Schwamm Stied wäit benotzt gëtt.

Fonctiounen:

Dual Schwéngungsdësch, aacht Servomotoren (optional) Top Ausrüstung

Modular Assemblée fir méi einfach Ënnerhalt Méi diversifizéiert Aarte vu Zillen produzéiert

Méi héich Kapazitéit, méi héich Produktivitéit

Palette Gréisst 1400x1400/1300mm

Formgebitt 1320x1350/1250mm

Produit Héicht 40-500mm

Unzuel u Blöcke Huelsteen: 18 Blöcke/Schimmel (390x190x190mm)

Standard Zillen: 105 Blocks / Schimmel (240x115x53mm)

Strooss Zillen: 66 Blocks / Schimmel (200x100x60mm)

Ausrüstungsgröße Ca. 10.000

ca. 4.700

ca. 3.400

Vibration System Maximal excitation Kraaft vun Schwéngung Dësch: 200 / kN

Maximal excitation Kraaft vun Press Kapp: 40 / kN

Elektresch Parameteren Total Muecht (Referenz): 231 / kW

Schematesch Diagramm vun Zille Echantillon produzéiert vun der Ausrüstung

Technesch Virdeeler

1. Héich-Qualitéit Frame Design vun däitscher Versioun

De Mainframe Frame adoptéiert d'Héichstäerkt verschweißte Frame Struktur entworf vun der patentéierter Technologie vun Zenit, déi vum personaliséierte speziellen Sektioun Stahl geschweest gëtt, mat raisonnabelen Design, souguer a schéine Schweißen, an de ganze Frame gëtt d'alternd Schwéngungsbehandlung fir déi héich Qualitéit an héich Stabilitéit vum Frame ze garantéieren. Déi fortgeschratt strukturell Design Prozess mécht de Mainframe expandable, an der Säit Ofdréck Ouverture a Feierowend Funktioun, Kär Extraktioun (Bord) Funktioun, polystyrene Verwaltungsrot Implantatioun Funktioun, etc.

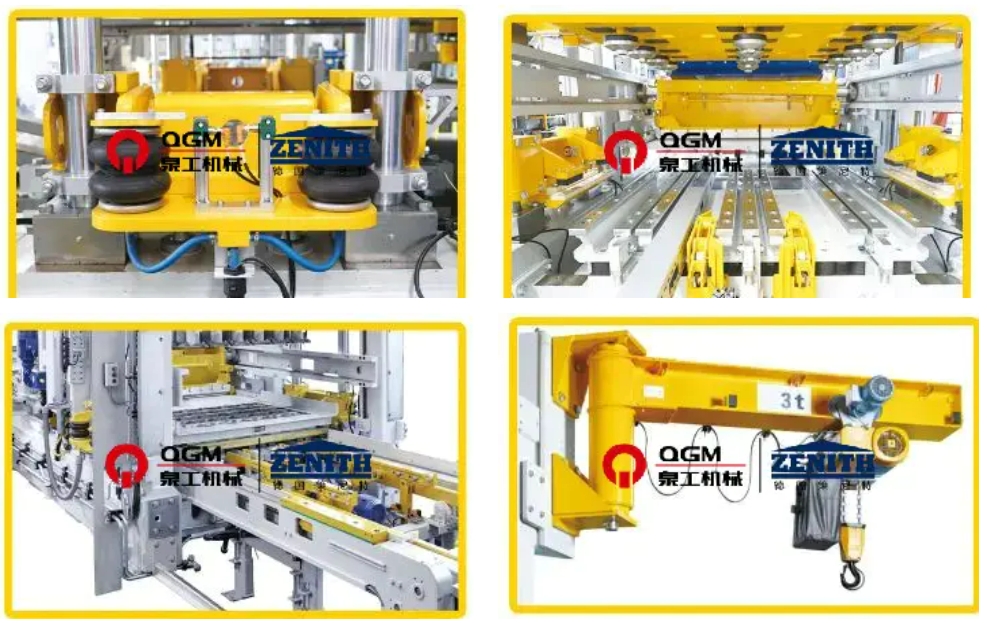

2.Automatic séier Schimmel änneren System

Wann d'Schimmel op d'Hostpositioun transferéiert gëtt, realiséiert säi Liftsystem automatesch Schimmelännerung op dem Schnellverännerungsapparat. Déi iewescht an déi ënnescht Schimmel ginn automatesch pneumatesch ageklemmt, wat sécher, effizient, einfach ze bedreiwen a praktesch ass ze pflegen. Et enthält haaptsächlech:

Pneumatesch Schimmelspannapparat: Et besteet haaptsächlech aus Schimmelklammer a pneumatesch Spannstäben op béide Säiten, déi hëllefe beim Klemmen a Fixéiere vun de Schimmel a Dämpfung wann d'Hostmaschinn Pre-Vibratioun an Haaptvibration ausféiert, fir dee beschten Schwéngungseffekt z'erreechen an d'Liewensdauer vun de Schimmel ze verlängeren.

Pneumatesch Indenter Sperrapparat: den Indenter gëtt vum Spannungsapparat mat Airbag fixéiert, deen den Indenter einfach a séier ersetzen kann, d'Zäit vum Schimmelersatz an d'Installatioun verkierzen, a garantéiert d'genaue Docking vum ënneschten Schimmelrahmen an den ieweschten Indenter.

Elektresch Schimmel Insertion Device: De Schimmelmontageapparat gëtt benotzt fir d'Schimmel an d'Haaptmaschinn z'installéieren an d'Schimmel aus der Maschinn ze fidderen an ze entfernen mat der elektrescher Schimmelklammer, déi op déi meescht Schimmel um Maart applizéiert ka ginn, a speziell Schimmelklammern kënne fir speziell Schimmel benotzt ginn.

Schimmel Change Device: Installéiert op de Frame vun der Haaptmaschinn, gëtt et benotzt fir d'Schimmel z'erhiewen an ze lueden wann Dir d'Schimmel ännert, equipéiert mat elektresche Kettenhier an elektresche Spadséierapparat.

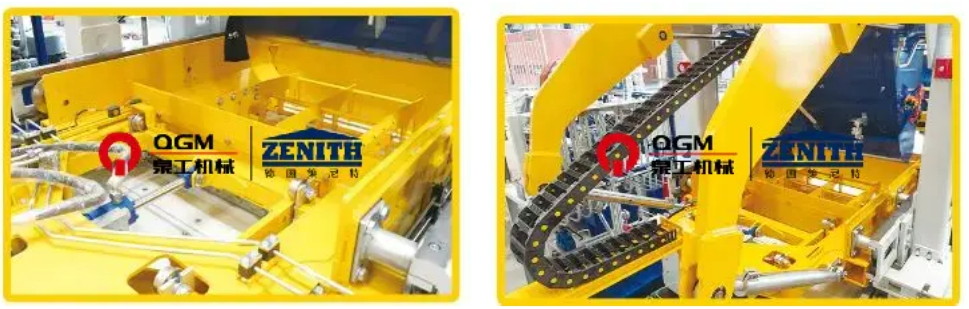

3. Fabrikatioun Systemer

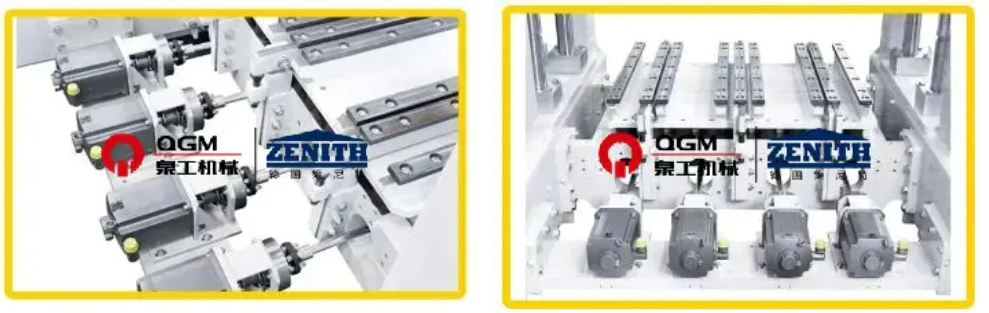

4. "Ultra-dynamesch" Servo Vibration System:

"Ultra-dynamesch" Servo Schwéngungstechnologie ass eng Zort héicheffizient, selbst adaptiven Schwéngungssystem speziell fir Zillemaschinnen entwéckelt; de Servomotor kann déi schnellsten Äntwert an der kürzester Reaktiounszäit maachen, déi héchste Schwéngungsleistung realiséieren, d'Quantitéit vum benotzte Zement reduzéieren an de Produktiounszyklus verkierzen, héichkompakt Betonprodukter produzéieren; de Schwéngungssystem kann sech flexibel un d'Bedierfnesser vu verschiddene Betonprodukter upassen. De Servomotor kann déi schnellsten Reaktioun an der kürzester Reaktiounszäit maachen fir déi héchste Schwéngungsleistung ze realiséieren, wat d'Quantitéit vum Zement reduzéiere kann, de Produktiounszyklus verkierzen an héich kompakt Betonprodukter produzéieren; de Schwéngungssystem kann flexibel un d'Produktiounsbedürfnisser vu verschiddene Betonprodukter ugepasst ginn.

8 Schwéngungsunitéiten mat mechanesche Gläichgewiicht individuell gesat duerch 8 Servo-Undriff;

8 Servomotoren, individuell op den externen Schwéngungsisolatiounstrahlen vun de Motorstützen montéiert;

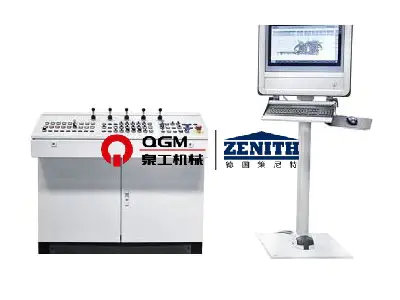

5. Genau Servo Kontroll System

Duerch d'Signalfeedback, kontrolléiert d'Phas an d'Geschwindegkeet vun der Schwéngung, synchroniséiert Bewegungssteuerung, High-Speed-Standby, kann an enger kuerzer Zäit Schwéngung a Schwéngungseliminatioun ofgeschloss ginn, fir de Schimmelzyklus ze verkierzen, a bessere Bremseffekt. Duerch Positioun a Geschwindegkeet duebel zougemaach-Loop, Kontroll der excitation Kraaft Akten nëmmen an der vertikaler Richtung, maximéieren déi effektiv excitation Kraaft, a gläichzäiteg vermeiden der horizontal excitation Kraaft Schued un der Maschinn, verlängeren de Service Liewen vun der Ausrüstung, a kënnen verschidden Astellunge fir verschidde Produit Ufuerderunge maachen, a produzéiere héich-Qualitéit Produiten.

D'Press Head, Schimmel Frame, Aggregat Auto a Stoff Auto sinn duerch proportional Richtung Krunn mat spool Feedback kontrolléiert haten, déi séier Äntwert Zäit huet; de zouenen-Loop Kontroll Modus vun Verréckelung Sensor / Encoder-PLC-proportional Richtung Krunn-Zylinder gëtt ugeholl, déi mécht d'Kontroll méi genee, an d'Aktioun vum Zylinder méi séier a méi stabil; d'hydraulesch Statioun adoptéiert verännerleche Kolbenpompel, déi den Drockueleg net ausléisst an d'Pompel entlaascht wann de hydraulesche System de festgeluechte Drock erreecht fir den Energieverbrauch ze reduzéieren; d'hydraulesch Statioun adoptéiert Akkuen Hëllefsölversuergung, wat den Energieverbrauch reduzéiert; an d'hydraulesch Gare adoptéiert Akkumulatiounshëllefölversuergung, wat den Energieverbrauch reduzéiert an den Energieverbrauch reduzéiert. D'hydraulesch Statioun adoptéiert Akkumulatiounshëllefölversuergung, déi fir verschidde Aktiounen zur selwechter Zäit benotzt ka ginn, an den Drock vum hydraulesche System ass stabil; d'hydraulesch System huet Drock Sensoren, déi op der Operatioun Rot ugewisen kann fir einfach Vue; den hydraulesche System huet Temperatursensoren, Kühler an Heizungen, déi d'Uelegtemperatur effektiv kontrolléieren kënnen, sou datt den hydraulesche Ueleg eng gutt Leeschtung huet.

6. Hydraulesch Systemer
